庸博三伺服枕式包裝機方案介紹

一、 概述

枕式包裝機是目前國內最新型的自動連續收縮包裝設備，采用普通的電爐絲加熱方式，其特點為上溫快，穩定性好，維修成本低等，收縮溫度和電機傳動速度穩定可調，且調節范圍廣；獨創滾筒自轉裝置，可連續工作。故熱收縮機具有設計先進，性能穩定可靠，節電高效，收縮效果好，結構新穎美觀，操作維修方便等特點，可適用于任何收縮薄膜的收縮包裝。比以往的收縮機性能更好，包裝效果更好，放心使用。

1．工作原理與機器特征

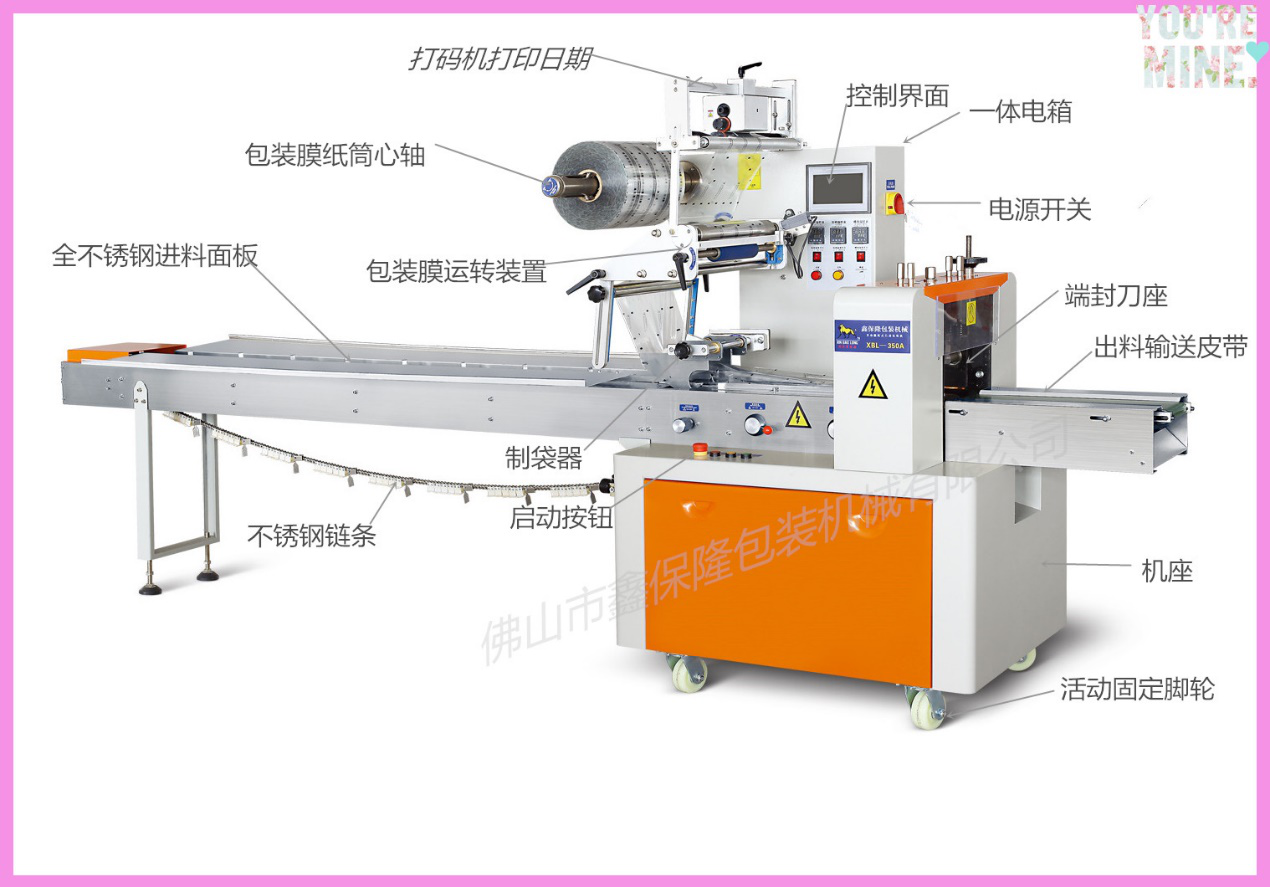

（1）臥式中型枕式包裝機,其原理是【包裝膜運轉裝置】電機傳送包裝卷膜，【進料面板】電機通過【不銹鋼鏈條】運送物料，按下【啟動按鈕】，膜和料由供料輸送機送入成形【制帶器】后,經過【端封刀座】由切刀電機進行縱向封合和橫向封切,再由【出料輸送皮帶】輸出。具體框架結構如下圖所示：

（2）傳統枕式包裝機采用變頻調速,微電腦控制器控制系統，PlD數顯智能型溫控儀,光電檢測雙向追蹤系統，小屏冪顯示系統及電路保護系統來實現無級變速,自動跟蹤切點,溫度控制準確,包裝精度高, 顯示直觀及安全保障。

（3）枕式包裝機具有體積適中、結構緊湊、包裝速度高、運轉平穩及操作方便等諸多特點，包裝成品外形美觀大方，橫封及縱封紋路整潔清晰。適合于饃片、餅干、方便面、冰糕、巧克力、肥皂等幾何狀物品的內外包裝，廣泛應用于食品、化工、日用品、醫藥及其他行業。

2．技術參數

（1）速度:40~180包/分;

（2）裝物最大規格:長380mm×寬160mm×高70mm;

（3）包裝膜材料:PT/PE、BOPP/PE、鋁膜/PE等各類復合膜;

（4）包裝膜規格:寬(MAX)450mm,厚0.03~0.05mm ;

（5）功率:220V 50/60Hz 2.6KW

（6）外形尺寸:(長×寬×高)4030×770×1420mm;

（7）凈重:580kg。

二、方案設計

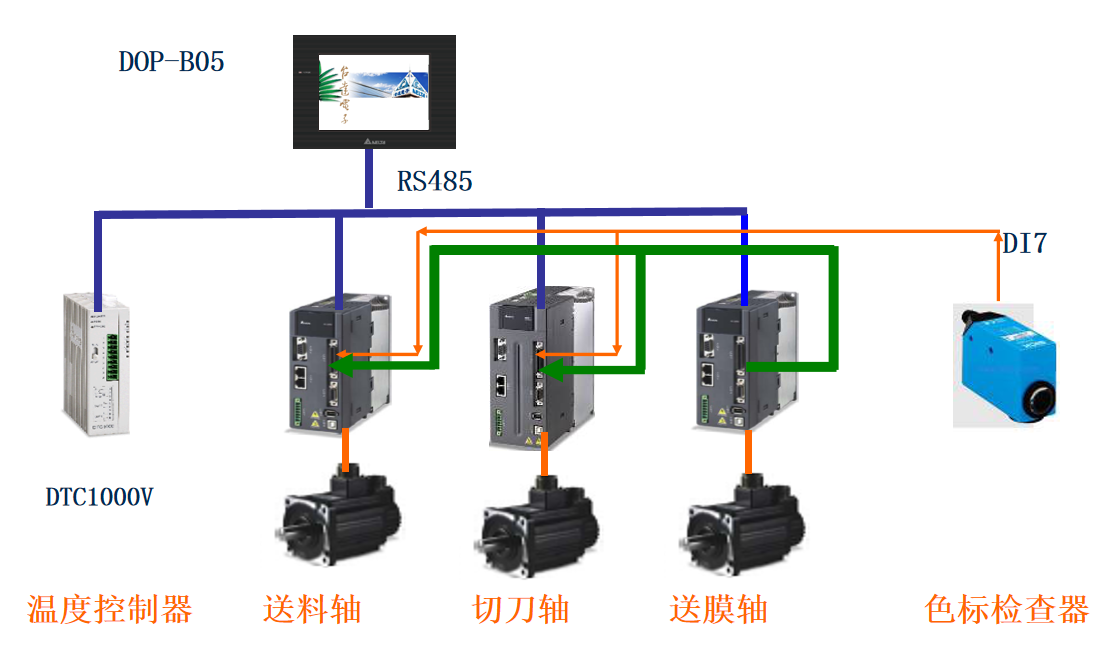

主軸送膜軸用庸博通用伺服，走速度模式。主軸分頻給送料軸庸博對位伺服，根據色標信號進行對位置；同時主軸分頻給切刀軸庸博飛剪伺服，根據色標信號進行對標裁切，如下圖所示。該方案節省成本，少了PLC控制器，增加了系統響應。

三、關鍵調整步驟

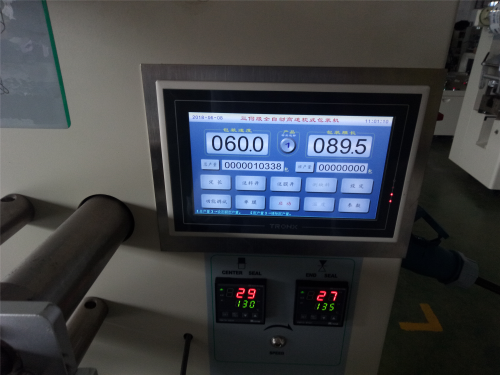

1.溫控表的調整

①溫控表的內部參數在出廠時已經調整好,用戶切不可隨意更改其內部設定,否則會導致溫控表不能正常工作；

②溫控表顯示區中,紅色數字表示設定溫度值,綠色數字表示當前溫度值。

③按上鍵,增加數值；按下鍵,減少數值，如下圖所示。

2.光電開關的調整

①使光電開關的光電頭與包裝膜表面垂直且距包裝膜約5-10mm左右的位置；

②將光電頭對準包裝膜的空白處,使光電開關上的綠色指示燈和紅色指示燈均亮；

③將光電頭對準包裝膜的色標,調節光電開關上的“靈敏度旋鈕”,使其紅色指示燈滅,綠色指示燈仍亮,則表示正常。若紅色指示燈仍亮,則繼續調整該旋鈕(可以同時調整光電開關與包裝膜之間的距離),直至調好為止。

3.包裝膜張力的調整

①包裝膜經過制袋器時,其各邊張力的均勻性直接影響到包裝的效果；

②調整鎖塊可調整入膜輥的角度,或者轉動手柄移動入膜輥的位置,來改變?nèi)肽ぽ伜椭拼髦g的角度和高度,從而達到包裝膜與制袋器之間各邊的張力均勻。

4.橫封偏心量的調整

①調節偏心量是為了保證橫密封器在嚙合時瞬間線速度與包裝膜的線速度相等；

②包裝膜袋長變長時,逆時針旋轉偏心量調整旋鈕,包裝膜袋長變短時,順時針旋轉偏心量調整旋鈕；

③正常運行時,如發現橫封簇膜現象,則說明橫密封器在嚙合時瞬間線速度比包裝膜的線速度慢,應逆時針旋轉偏心量調整旋鈕,如發現橫封拉膜,則說明橫密封器在嚙合時瞬間線速度比包裝膜的線速度快,應順時針旋轉偏心量調整旋鈕。

4.縱封壓力的調整調整螺栓,可以調整縱封牽引輪和縱封輪的封合壓力,用戶可以視縱封的封合效果適當調節。

5.橫封壓力及中心的調整

①順時針調整螺栓,可以增大橫封的封合壓力,反之可以減小橫封的封合壓力。用戶可以視橫封的封合效果適當調節。

②當包裝物的中心高度與橫封中心一致時,包裝效果才是最好的。當包裝物高度變化時,橫封中心應進行調整, 調整夾運裝置的下夾運皮帶的高度即可達到調整被包裝物的中心高度目的。
